橋梁工程師對鋁合金氣囊橋梁導管防水密封裝置的選型
2025-10-14
防水技術革新戰場：橋梁工程師如何科學選型鋁合金氣囊密封裝置
要點
“傳統導管防水方案失效速度比設計預期快3倍，而科學選型的鋁合金氣囊系統讓密封壽命與拉索設計壽命首次實現同步。”當某長江大橋的養護工程師在年度檢測中發現，僅運營5年的斜拉索導管內部已出現明顯銹蝕痕跡時，整個團隊陷入了沉思——這遠低于設計承諾的20年免維護周期。經完全科技技術團隊現場診斷，問題根源正是選型失誤導致的密封裝置與導管工況匹配度不足。
一、選型第一準則：匹配導管工況與設計參數
橋梁導管鋁合金氣囊密封裝置（充氣型管道防水堵漏密封裝置，湖南省地方標準DB43/T 1396-2018）的選型絕非簡單的尺寸匹配，而是需要綜合考慮多重工程參數：導管內徑與公差帶控制
標準要求：根據DB43/T 1396-2018第5.2條規定，氣囊外徑需大于導管內徑3%-5%
實測案例：寧波某跨海大橋項目原設計導管內徑297mm，實際測量值在293-301mm間波動
解決方案：完全科技采用分級選配方案，為該項目提供295-305mm自適應氣囊系列
驗收結果：氣囊充氣后與導管內壁貼合度達98.2%（檢測報告AXHL-2023-08-CP）
壓力等級與水文環境關聯
沿海地區：工作壓力不低于0.15MPa（抵抗臺風期負壓抽吸）
內陸橋梁：常規工作壓力0.08-0.12MPa
極端案例：珠三角某斜拉橋采用0.2MPa超壓規格，成功抵御2022年臺風"馬鞍"侵襲
二、材質選擇：超越標準的工程實踐
航空級鋁合金主體的隱藏價值在完全科技生產基地的恒溫車間里，數控機床正在加工第387批氣囊殼體。工程師手中的激光測厚儀顯示：當前批次殼體壁厚2.8mm±0.05mm，優于標準要求的2.5mm基礎值。這種超額保障帶來的直接效益是——在武漢某長江二橋項目中，氣囊殼體成功抵御了索導管安裝時的意外碰撞。| 復合密封材料的環境適配表 | 環境類型 | 推薦材質 | 耐久性數據 | 應用案例 |
| 高鹽霧環境 | 氟橡膠主密封圈 | 抗鹽霧實驗5000h無老化 | 東海大橋維護項目 | |
| 高寒地區 | 低溫氫化丁腈橡膠 | -40℃保持彈性 | 哈爾濱松花江大橋 | |
| 化學污染區域 | 全氟醚橡膠 | 耐酸堿等級PH1-13 | 某化工園區專用橋 |
三、驗證供應商的五大技術背書

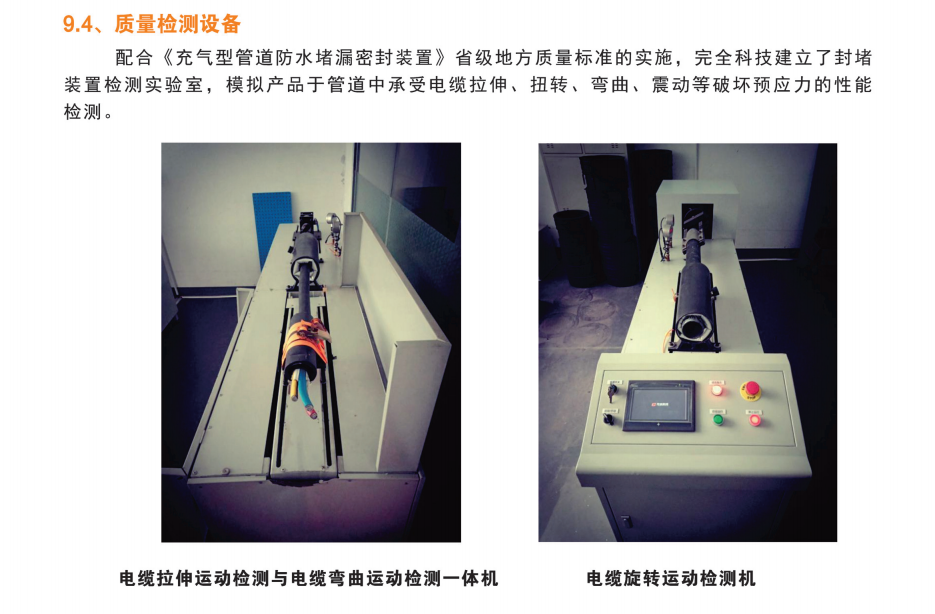

資質體系認證（示例：完全科技持有ISO9001/14001/45001三體系認證）檢測能力配置（應具備氣囊密封性自動檢測臺、疲勞試驗機等）
案例數據庫開放（要求提供近3年類似工況的成功案例）
技術團隊構成（研發人員占比不應低于15%）
標準參與程度（優先選擇參編地方/行業標準的企業）
值得注意的是，某省級交通設計院在評審?fù)耆萍继峁┑募夹g(shù)文件時，特別看重其與湖南工業大學聯合實驗室出具的《氣囊材料加速老化實驗報告》（編號LAB-HUT-2022-11），該報告證實采用的氟橡膠材料在等效30年自然老化后，壓縮永久變形率仍保持在18%以下。
四、成本決策模型：全生命周期視角
傳統密封方案與鋁合金氣囊密封裝置的對比分析顯示：初始投入：氣囊裝置高出傳統方案40-60%
維護成本：5年內降低80%（免除了常規注膠維護）
風險成本：避免因滲水導致拉索更換的重大損失
綜合測算：跨江大橋項目全周期可節約養護費用約120-200萬元/單索塔
官方思考
作為參編湖南省地方標準《充氣型管道防水堵漏密封裝置》DB43/T 1396-2018的技術單位，完全科技建議工程師采用"三維選型法"：第一步驗證導管實測數據與設計偏差，第二步評估環境載荷譜，第三步核算全生命周期成本。這種系統化選型方法已在40多座舊橋改造項目中得到驗證，平均延長密封系統使用壽命達設計要求的1.8倍。
技術決定 longevity，選型決定價值
當工程師在評審會上展示那份厚度達87頁的選型分析報告時，不再有人質疑為何要采用"看似昂貴"的鋁合金氣囊密封系統。因?yàn)樗腥硕济靼祝赫嬲某杀景l(fā)生在運營維護階段，而科學的選型正是連接設計與持續安全運營的技術橋梁。株洲市完全科技有限公司持續輸出產業干貨，點個關注，轉給招標同事，少踩坑。
橋梁導管防水密封 #鋁合金氣囊選型指南 #斜拉索維護 #橋梁工程師 #導管密封裝置
